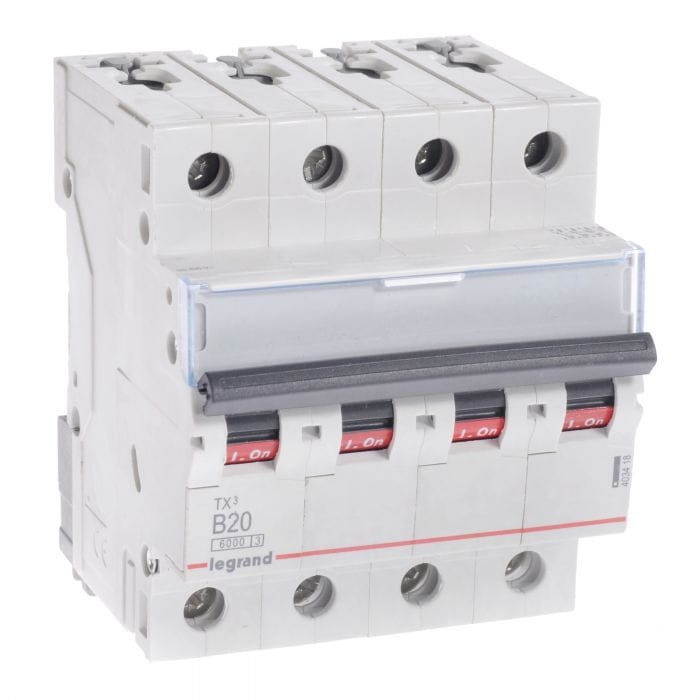

WYŁĄCZNIK NADPRĄDOWY S 304 B 20 4P 20A 6KA (605571)
Cena regularna:
262,94 zł
Cena regularna:
213,77 zł
towar niedostępny
dodaj do przechowalniOpis
WYŁĄCZNIK NADPRĄDOWY S 304 4P B 20A 6000A SERII TX3
Charakterystyka ogólna
- Znamionowa zwarciowa zdolność łączeniowa:
Parametry produktu
- Charakterystyka B
- Prąd znamionowy: 20 A
- Szerokość w modułach 17,5 mm: 4
- Montaż na wsporniku TH35
- Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych
- Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3
- Brak mozliwości przyłączania bloków różnicowoprądowych
- Dźwignia załączająca w kolorze czarnym
Dane techniczne
Charakterystyka: | B |
Prąd znamionowy In: | 20 A |
Szerokość w modułach: | 4 |
Liczba biegunów: | 4 |
Napięcie znamionowe Un: | 230/400V~ (jednobiegunowe), 400V~(wielobiegunowe) |
Częstotliwość znamionowa: | 50 do 60 Hz |
Znamionowa zwarciowa zdolność łączenia: | 6000 A |
Maksymalne napięcie pracy: | 440 V~ |
Minimalne napięcie pracy | 12 V~ |
Napięcie izolacji Ui: | 500 V |
Trwałość mechaniczna: | 20000 przestawień |
Trwałość łączeniowa: | 4000 łączeń |
Obudowa | Tworzywo odporne na temperaturę.Kolor: szary, RAL 7035 Dźwignia załączjąca czarna,z możliwością plombowania. |
Klasa palności materiału obudowy: | VO wg UL 94 |
Stopień ochrony: | IP 2x |
Pozycja pracy: | Dowolna |
Mocowanie: | Na wspornikach montażowych TH 37-7,5 wg PN-EN 60715. Bistabilny zatrzask. |
Przyłącza: | Zaciski wejściowe tulejkowe maks. 25 mm² Zaciski wyjściowe tulejkowe maks. 25 mm² Chronione przed dotykiem palcem lub dłonią. Zalecany moment dokręcania wkrętów zacisków przyłączeniowych: 2,5 Nm. |
Odporność na udary: | 20 gn min. 18 udarów (po 3 udary półsinusoidalne w każdym kierunku). Czas udaru 5ms. |
Odporność na drgania: | 3 gn min. 30 min (po 10 minut w każdym kierunku). 10 do 50 Hz |
Temperatura otoczenia: | Magazynowanie: -55...+55oC Podczas pracy: -25...+55oC Przy pracy poniżej 0oC aparat należy zabezpieczyć przed oszronieniem (grzałka lub elementy stałe wydzielające ciepło). |
Odporność klimatyczna: | Klimat strefy 23/83,40/93 i 55/20 wg DIN 50015/08.75. Klimat zmienny KFW wg DIN 50017/10.82. |
Sygnalizacja załączenia: | Oznaczenie na dźwigni załączającej: Kolor czerwony = styki zwarte = I-ON Kolor zielony = styki otwarte = O-OFF |
Zgodność z normą: | EN-60898 |
