WYŁĄCZNIK NADPRĄDOWY S 301 B 16 1P 16A 6 kA (605510)

  • promocja
Dostępność: duża ilość
Wysyłka w: 24 godziny
Cena: 9,00 zł 16,62 zł 9.00
Cena netto: 7,32 zł 13,51 zł
ilość szt.
Zyskujesz 9 pkt [?]
dodaj do przechowalni

Opis

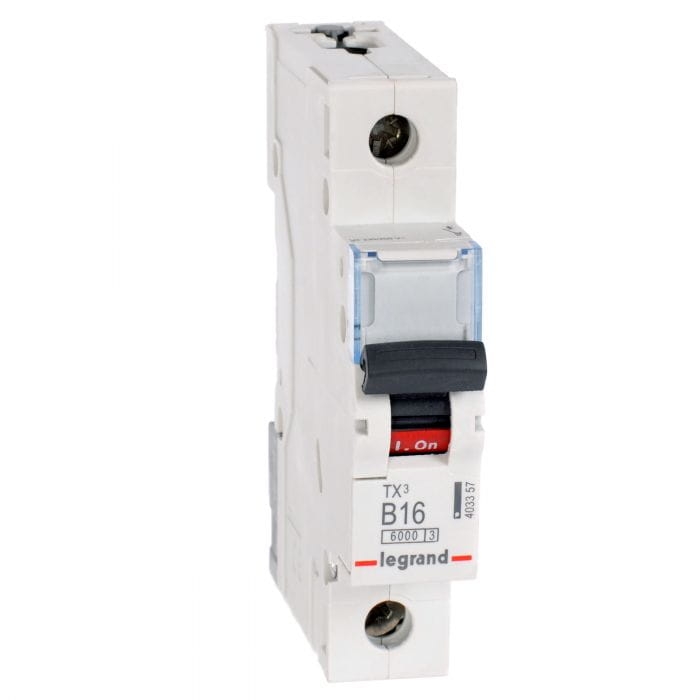

WYŁĄCZNIK NADPRĄDOWY S 301 1P B 16A 6000A SERII TX3

Charakterystyka ogólna


Wyłączniki nadprądowe S 300 serii TX3
  • Znamionowa zwarciowa zdolność łączeniowa:
             6000 A według IEC 60898-1 - 230/400 V~
             10 kA według IEC 60947-2 - 230/400 V~


Parametry produktu

Jednobiegunowy 230/400 V~
  • Charakterystyka B
  • Prąd znamionowy: 16 A
  • Szerokość w modułach 17,5 mm: 1
  • Montaż na wsporniku TH35
  • Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych
  • Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3
  • Brak mozliwości przyłączania bloków różnicowoprądowych
  • Dźwignia załączająca w kolorze czarnym



Pliki do pobrania:

Dane techniczne

Charakterystyka: B
Prąd znamionowy In: 16 A
Szerokość w modułach: 1
Liczba biegunów: 1
Napięcie znamionowe Un: 230/400V~ (jednobiegunowe), 400V~(wielobiegunowe)
Częstotliwość znamionowa: 50 do 60 Hz
Znamionowa zwarciowa zdolność łączenia: 6000 A
Maksymalne napięcie pracy: 440 V~
Minimalne napięcie pracy 12 V~
Napięcie izolacji Ui: 500 V
Trwałość mechaniczna: 20000 przestawień
Trwałość łączeniowa: 4000 łączeń
Obudowa Tworzywo odporne na temperaturę.Kolor: szary, RAL 7035 Dźwignia załączjąca czarna,z możliwością plombowania.
Klasa palności materiału obudowy: VO wg UL 94
Stopień ochrony: IP 2x
Pozycja pracy: Dowolna
Mocowanie: Na wspornikach montażowych TH 37-7,5 wg PN-EN 60715. Bistabilny zatrzask.
Przyłącza: Zaciski wejściowe tulejkowe maks. 25 mm² Zaciski wyjściowe tulejkowe maks. 25 mm² Chronione przed dotykiem palcem lub dłonią. Zalecany moment dokręcania wkrętów zacisków przyłączeniowych: 2,5 Nm.
Odporność na udary: 20 gn min. 18 udarów (po 3 udary półsinusoidalne w każdym kierunku). Czas udaru 5ms.
Odporność na drgania: 3 gn min. 30 min (po 10 minut w każdym kierunku). 10 do 50 Hz
Temperatura otoczenia: Magazynowanie: -55...+55oC Podczas pracy: -25...+55oC Przy pracy poniżej 0oC aparat należy zabezpieczyć przed oszronieniem (grzałka lub elementy stałe wydzielające ciepło).
Odporność klimatyczna: Klimat strefy 23/83,40/93 i 55/20 wg DIN 50015/08.75. Klimat zmienny KFW wg DIN 50017/10.82.
Sygnalizacja załączenia: Oznaczenie na dźwigni załączającej: Kolor czerwony = styki zwarte = I-ON Kolor zielony = styki otwarte = O-OFF
Zgodność z normą: EN-60898
